Řídící deska Stealthburner Toolhead sestavená, s konektory

6 bodů do věrnostního systému

Cena
699 Kč

Výrobce
Sharplayers

Kód produktu
P00821

Skladem
ks
(2 ks na skladě)

Základní deska Stealth-Burner Toolhead navržená K. Hartem (Hartk) je nejnovější verzí dostupnou pro NOVÝ extruder StealthBurner a usnadňuje zapojení nástrojové hlavy extrudéru a usnadňuje údržbu. Více

Základní deska Stealth Burner Toolhead navržená K. Hartem (Hartk) je nejnovější verzí dostupnou pro NOVÝ extruder StealthBurner a usnadňuje zapojení nástrojové hlavy extrudéru a usnadňuje údržbu.

Funkce:

  • plně spájené a připravené k použití
  • konektor typu micro-fit pro heater a termistor (přímá kompatibilita s Revo a Rapido)
  • podpora nových LED RGBW
  • podpora pro ERCF filament senzor
  • podpora plug-in externího komorového themistoru
  • vstup pro nový chladicí ventilátor 5015
  • vstup pro ventilátor extruderu 4010
  • vstup pro kulatý pancake motor od LDO připojený na zadní straně
  • všechny konektory jsou nyní JST PH 2,00 mm místo JST XH 2,54 mm (zasíláme je spolu s tímto produktem, takže je nemusíte kupovat samostatně)

Spolu s tímto produktem obdržíte všechny konektory a svorky potřebné k připojení této PCB ke kabelovému svazku, včetně:

  • 1x 14pinový 2×7 microfit konektor samice
  • 2x 2pinový 1×2 microfit konektor samice
  • 1x 2pinový 2×1 microfit konektor samice
  • 2x 2pinový jst-ph 2,00mm konektor samice
  • 4x 3pinový jst-ph 2,00mm konektor samice
  • 1x 4pinový jst-ph 2,00mm konektor samice
  • 20x krimpovací koncovky molex microfit 3,0 mm
  • 20x krimpovací koncovky jst-ph 2,0 mm

Deska je plně spájená a připravená k použití.


Technické a montážní informace

Konfigurace aux pinu

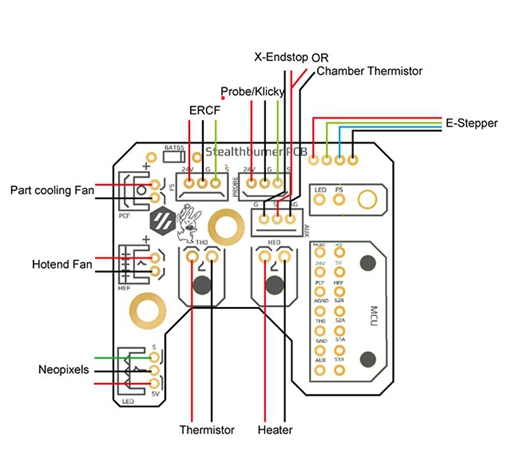

Aux pin lze použít pro několik různých věcí, lze jej použít pro X endstop na nástrojové hlavě, pokud používáte Umbilical MOD, k tomu musíte zapojit X endstop, jak je znázorněno zde:

aux pin lze také použít jako header pro zapojený komorový termistor, k tomu musíte termistor zapojit, jak je znázorněno zde:


Klicky by měl být připojeny pouze k signálu (zelená) a zemi (černá).

Pokud jste nový uživatel nebo se jedná o novou instalaci

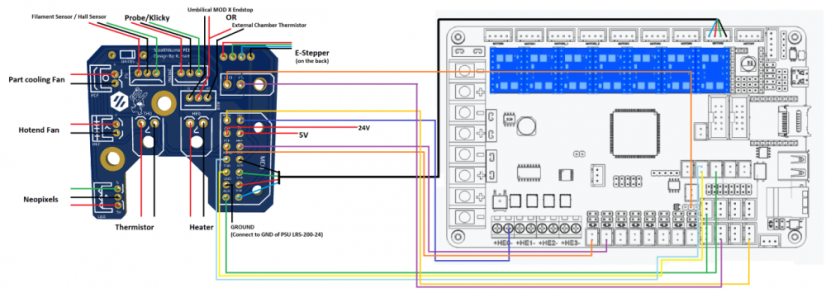

Zde je schéma připojení StealthBurner PCB k Bigtree Tech Octopus:
