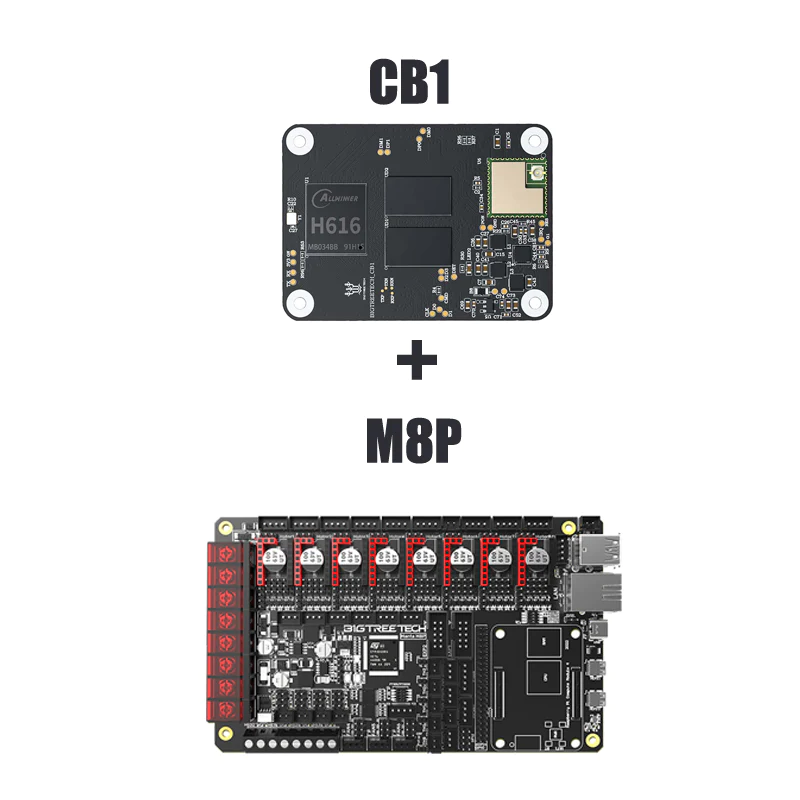

Set řídící desky BIGTREETECH Manta M8P V2.0 a mikropočítače CB1 V2.2 kombinuje vysoký výkon a flexibilitu pro pokročilé 3D tiskové aplikace, ideální pro zlepšení kvality a efektivity tisku. Více
Řídící deska BIGTREETECH Manta M8P V2.0
Řídící deska Manta M8P V2.0 stanovuje nový standard výkonu díky zahrnutí 32bitového čipu ARM® Cortex-M0+STM32H723ZET6. Vaše projekty budou běžet ještě více hladce a rychleji než kdy předtím. Kompatibilita je klíčovým prvkem, s konektory navrženými tak, aby odpovídaly standardům Raspberry Pi. To zaručuje bezpečné připojení pro všechny verze CM4, včetně CB1, s možností zajištění šrouby pro extra stabilitu (šrouby nejsou součástí balení).
Rozšíření a flexibilita napájení
Mimo své základní schopnosti je Manta M8P V2.0 centrem pro rozšíření. Podporuje širokou škálu modulů včetně BL Touch, LCD displejů, RGB osvětlení a dokonce i funkce automatického vypnutí. Dodávka napájení je zajišťována čipem TPS5450-5A, který poskytuje stabilní výstup 5A, aby splnil požadavky komponent Raspberry Pi. Uživatelé jistě ocení flexibilitu ve volbě napětí ventilátoru, s možnostmi pro 5V, 12V nebo 24V pro ještě širší možnosti chlazení.
Pokročilá konektivita a bezpečnostní funkce
Bezpečnost nebyla přehlédnuta; přidání ochrany obvodu eFuse nabízí klid na duši. Tento systém okamžitě přeruší spojení v případě přetížení a automaticky se resetuje, jakmile je problém vyřešen, což výrazně minimalizuje riziko poškození způsobeného zkraty nebo zapálením. Navíc zahrnutí vyhrazeného portu Can Bus pro připojení EBB CAN zjednodušuje zapojení a zvyšuje odolnost systému vůči rušení.
Aktualizace systému a všestrannost
Poslední aktualizace systém dále vylepšily. Zcela nové ID, přidání I2C, 5V serva, rozšířených IO a TFT rozhraní, vše poháněné 12V, což činí tuto verzi ještě všestrannější. Optimalizace obvodu napájení 5V zajišťuje spolehlivost a efektivitu.
Ideální pro pokročilé projekty
Ideální pro sofistikované projekty jako Voron 2.4 a VzBot, Manta M8P V2.0 je perfektní volbou pro ty, kteří chtějí posunout hranice možností svých 3D tiskových možností.
Specifikace
| MCU - Jednotka mikrokontroleru | STM32H723ZET6 |
| Frekvence | 550 MHz |
| Počet slotů pro drivery | 8 |
| eFuse | ✔ |
| Porty pro ventilátor | 2 piny PWM ventilátor x 5 4 piny PWM ventilátor x 2 Stále zapnutý ventilátor x 1 SoC ventilátor x 1 |
| Možnosti napětí ventilátoru | 24V, 12V, 5V |
| Konektory pro heatblock | 4 |
| Termistor | 100K NTC x 5 |
| USB | 1 USB-OTG nebo UART na USB 3 USB-Host 2.0 |
| HDMI | Micro HDMI x 2 |
| Rozhraní I2C | ✔ |
| Rozhraní sběrnice CAN | ✔ |
Mikrokontrolér BIGTREETECH CB1 V2.2
Základní deska CB1 V2.2 je nedílnou součástí navrženou pro potřeby výkonného výpočetního zařízení, zejména v aplikacích 3D tisku. CB1 byl uveden na trh, aby poskytl řešení v době nedostatku Raspberry PI CM4. Signály směruje na základní desku prostřednictvím rychlého a pohodlného duálního 100pinového připojovacího headeru micro BTB, včetně Ethernetu, HDMI atd. Nechybí ani vestavěná 2.4G WiFi.
Všestranná IO deska pro ještě vyšší výkon
BIGTREETECH CB1 V2.2 nabízí spolehlivou alternativu k Raspberry Pi pro uživatele řídících desek Manta. Jeho výkon je zdůrazněn kompatibilitou s operačními systémy Linux a Debian, což poskytuje robustní platformu pro běh firmwaru Klipper. Když je spárován s adaptérem PI4B nebo přímo s hlavními desky Manta, zajišťuje vysokou kompatibilitu s různými 3D tiskárnami, včetně Voron 2.4, VzBoT, Voron V0 a Ender 3. Tato synergie zvyšuje užitečnost desky, čímž se stává základním kamenem pro sofistikované tiskové sestavy. Promyšlený design šetřící prostor zjednodušuje proces instalace, který lze dále zabezpečit šrouby (šrouby nejsou součástí balení)
Klíčové specifikace a kompatibilita
Mikrokontrolér CB1 je vybaven čtyřjádrovým 64bitovým procesorem ARM Cortex-A53 s frekvencí 1,5 GHz, společně s 1 GB DDR3 RAM. Tato kombinace podporuje výstup HDMI 4K videa, 100 Mbps Ethernet a WiFi. Její kompatibilita s Linuxem a Debianem zajišťuje všestranné operační prostředí, zatímco schopnost pracovat s firmwarem Klipper ve spojení s hlavní deskou Manta rozšiřuje její aplikační rozsah. Navíc její kompatibilita s chladiči pro efektivní odvod tepla řeší termální management, což činí z ní komplexní řešení pro technologické nadšence, kteří chtějí posunout hranice svých projektů 3D tisku.
Specifikace
| CPU | ALLWINNER H616, Čtyřjádrový Cortex-A53 @1,5GHz |
| GPU | Mali G31 MP2, podporuje OpenGL ES 3.2 |
| RAM | 1GB DDR3L SDRAM |
| Vstupní napětí | 5V ± 5% / 2A |
| Výstupní napětí | 3,3V ± 2% / 100 mA 1,8V ± 2% / 100 mA |
| WiFi | 2.4G / 802.11 b/g/n |
| Displej | Kompatibilní s rozhraním HDMI 2.0a, podporuje 4K displeje |
| Připojení |
Rozhraní USB 2.0 podporuje 100 Mbps Ethernet + 100 Mbps WiFi |
*CB1 v současné době nepodporuje výstup DSI/CSI*
Obsah balení:
- Řídící deska Bigtreetech Manta V2.0
- Kabel USB-A na USB-C (50 cm)
- Sada jumperů
- Sada konektorů JST
- Mikrokontrolér Bigtreetech CB1 V2.2
- WiFi anténa pro CB1 V2.2
Uživatelský manuál a další odkazy
Uživatelský manuál Manta M8P V2.0
Diagram rozhraní Manta M8P V2.0
