Tato sada vám pomůže dosáhnout přesnějšího a rychlejšího tisku díky lineární kolejnici, která je daleko přesnější než POM kolečka pohybující se po profilu. Vylepšení pro Ender 3 Pro je kompletní balení, které potřebujete k instalaci lineárních kolejnic na osu Y. Toto vylepšení je určeno pouze pro osu Y tiskárny.

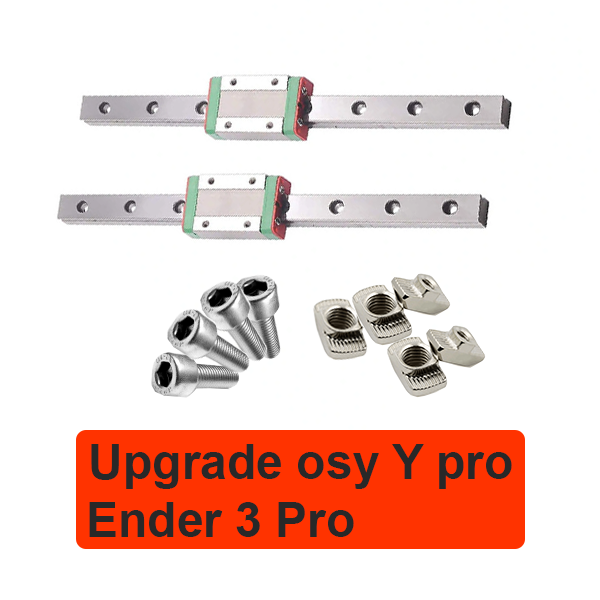

Balení obsahuje:
2x lineární vozík MGN12H
2x lineární kolejnice 290 mm MGN
12x šroub M3x8
4x šroub M5x10
4x podložka plochá 6,4 DIN125A
1x šroub M4x10
4x matice do T drážek M3
2x adaptér na podložku a vozík
2x přípravek pro instalaci lineárního vedení osy Y tištěný
1x adaptér endstopu osy Y
Instalace:
1. Odpojíme vyhřívanou podložku, poté ji odmontujeme z tiskárny vyšroubováním stabilizačních pružin.
2. Odšroubujeme 4 šrouby, které drží POM kolečka a celou desku podložky odejmeme.
3. Vezmeme kolejnice s nasunutým vozíkem a za pomoci matic do drážek a šroubů M3x8 ji upevníme na každém konci. Pomůže nám k tomu přípravek pro instalaci lineárního vedení, který nám kolejnice podrží v požadované poloze.

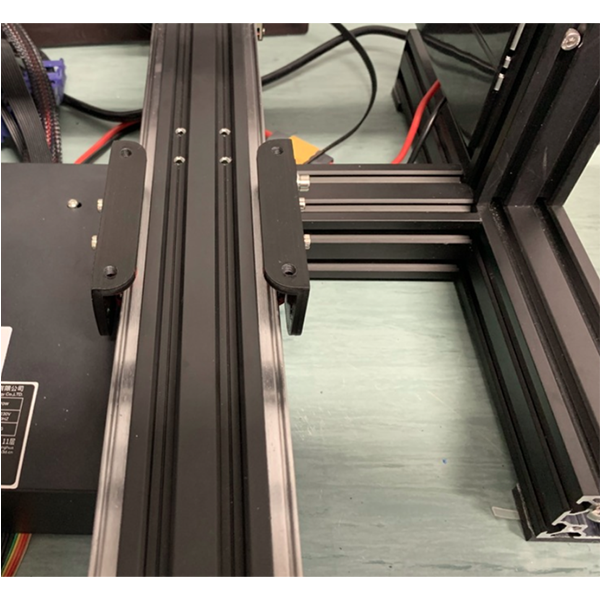

4. Na jeden z adaptérů připevníme adaptér endstopu pomocí šroubu M4x10.

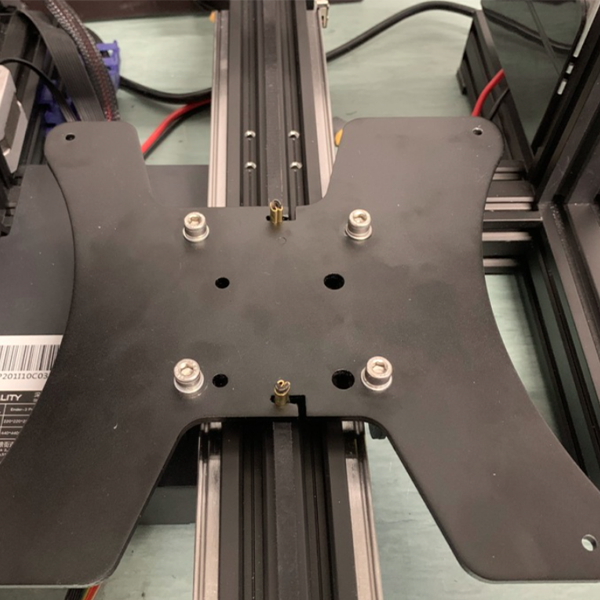

5. Adaptéry připevníme na vozík pomocí šroubů M3x8. 6. Pomocí šroubů M5x10 a podložek připevníme desku na vozíky.
7. Vrátíme tiskovou podložku pomocí přužin a šroubů na své místo.
