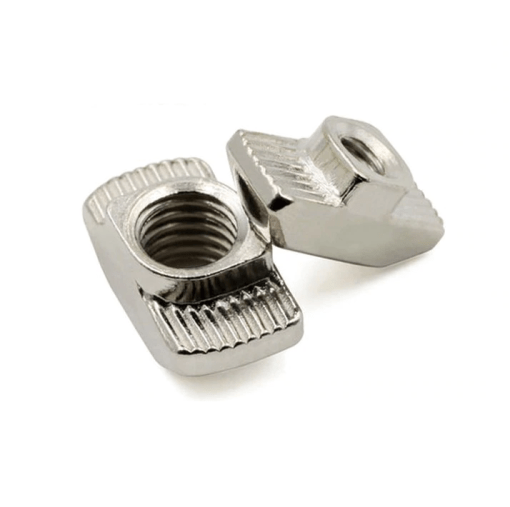

Matice do T drážek




Kladivové matky do hliníkového profilu Více
Univerzální upevňovací prvek pro stavbu konstrukcí nejen z hliníkových profilů.

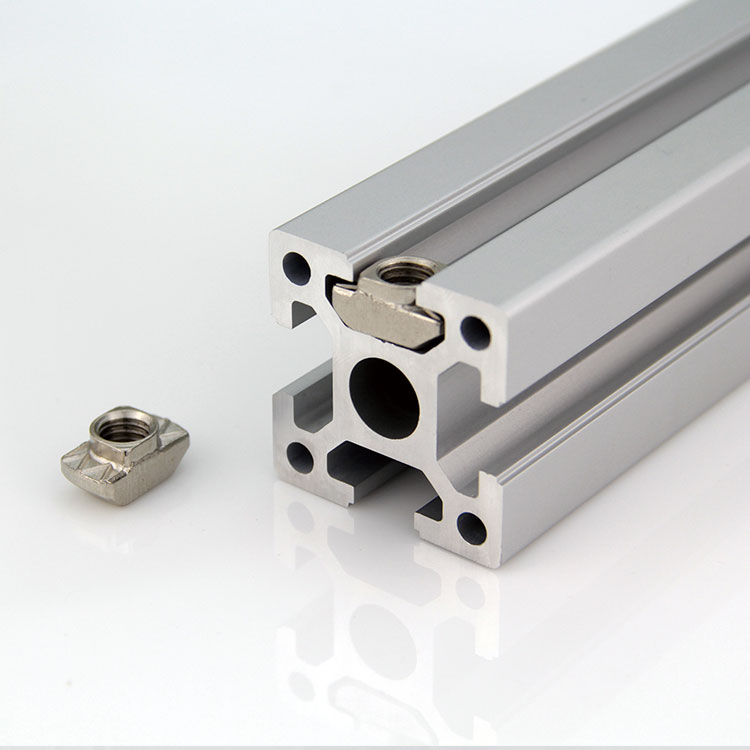

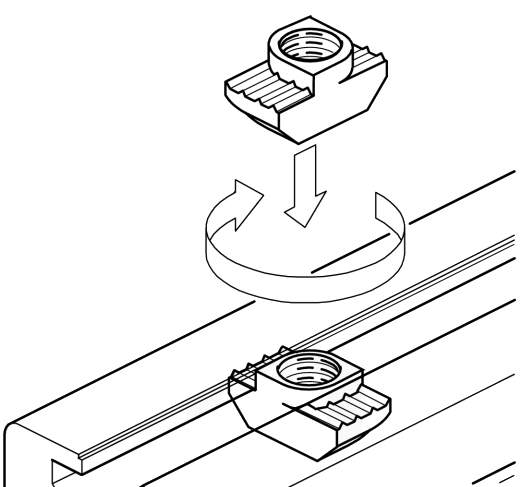

Kladivové T matice se vloží do T profilové drážky a při utahování šroubu se kladivová matka otočí, čímž dojde k zajištění.
Může se tak dodatečně vkládat i do profilu, který je již z boku uzavřen.
Pro hliníkové profily 20 mm:
Varianta pro profil 20 mm je vhodná pro profil Typ B s drážkou 6 mm.
Nepasuje do profilů 20XX s drážkou 5 mm, ale jako náhradu lze použít čtyřhranné matice M5, případně kamen s pojistkou.
Pro hliníkové profily 30 mm:
- 30 x 30 mm
- 30 x 60 mm
- 30 x 120 mm
Pro hliníkové profily 40 mm:
Závity:
- T matice M3
- T matice M4
- T matice M5
- T matice M6

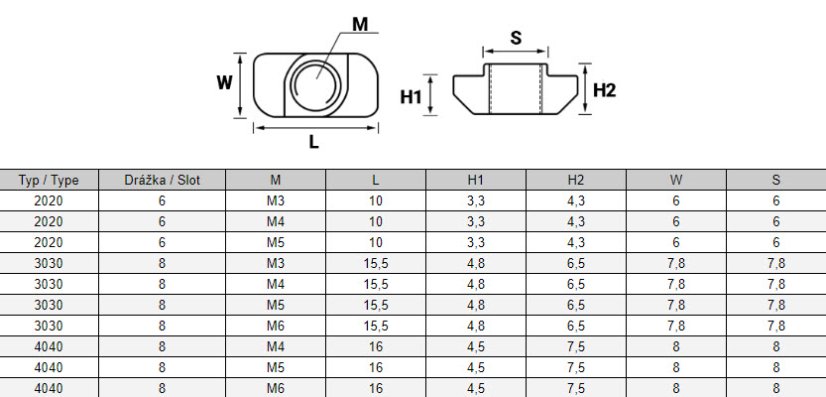

Tabulka rozměrů - výkres viz fotogalerie.
Typ profilu | Určeno pro drážku | Závit (M) | L | H1 | H2 | W | S |
2020 | 6 | M3 | 10 | 3,3 | 4,3 | 6 | 6 |
2020 | 6 | M4 | 10 | 3,3 | 4,3 | 6 | 6 |
2020 | 6 | M5 | 10 | 3,3 | 4,3 | 6 | 6 |
3030 | 8 | M3 | 15,5 | 4,8 | 6,5 | 7,8 | 7,8 |
3030 | 8 | M4 | 15,5 | 4,8 | 6,5 | 7,8 | 7,8 |
3030 | 8 | M5 | 15,5 | 4,8 | 6,5 | 7,8 | 7,8 |
3030 | 8 | M6 | 15,5 | 4,8 | 6,5 | 7,8 | 7,8 |
4040 | 8 | M4 | 16 | 4,5 | 7,5 | 8 | 8 |
4040 | 8 | M5 | 16 | 4,5 | 7,5 | 8 | 8 |
4040 | 8 | M6 | 16 | 4,5 | 7,5 | 8 | 8 |
Martin Struna
Kladyok
Kladyok
Zápory
Zápory
Petr Čaboun
Kladyvýborná kvalita
Kladyvýborná kvalita
Zápory
Zápory
Tomáš Komárek
Kladyok
Kladyok
Záporynepasuje do nekterych profilu
Záporynepasuje do nekterych profilu
Martin Sýs
KladyV pohodě
KladyV pohodě
ZáporyNěkteré mají špatné závity a nedají se použít
ZáporyNěkteré mají špatné závity a nedají se použít
Rosomak2
KladyVše ok
KladyVše ok
Zápory
Zápory
Ivan Tatransky
KladyOK
KladyOK
Zápory
Zápory
Martin Šulc
Kladyok
Kladyok
Zápory
Zápory
Josef Plášil
KladyVšechny použitelné bez úprav
KladyVšechny použitelné bez úprav
ZáporyJen pozor při utahování, matice musí správně sednout do drážky
ZáporyJen pozor při utahování, matice musí správně sednout do drážky
Róbert Jurčo
Kladypodľa parametrov
Kladypodľa parametrov
Zápory
Zápory
František Košulič
KladyVše v pohodě
KladyVše v pohodě
Zápory
Zápory
Jaroslav Dufek
KladyPlní svůj účel bez problému. Důležité vybrat správný rozměr drážky profilu
KladyPlní svůj účel bez problému. Důležité vybrat správný rozměr drážky profilu
Zápory-
Zápory-
Janva
KladyFungují
KladyFungují
Zápory-
Zápory-
Luděk Raška
KladyPasuje, funguje, drží.
KladyPasuje, funguje, drží.
Zápory
Zápory
Michal Habala
KladyKvalitni produkt, vhodne napr. do AL profilu 3030.
KladyKvalitni produkt, vhodne napr. do AL profilu 3030.
ZáporyAbsolutne zadne.
ZáporyAbsolutne zadne.
Adam Sedláček
KladyPasuje do drážky, slouží dle očekávání.
KladyPasuje do drážky, slouží dle očekávání.
ZáporyTrochu hůře se otáčí pro uzamčení, po vsazení do drážky.
ZáporyTrochu hůře se otáčí pro uzamčení, po vsazení do drážky.
Jan krs
Klady👍
Klady👍
Zápory
Zápory
Bazi
KladyFunkční, rozměrově tak jak je popsáno. Vše OK
KladyFunkční, rozměrově tak jak je popsáno. Vše OK
Zápory
Zápory
eos
KladyProfesionální jednání. Zboží odpovídá kvalitou i cenou
KladyProfesionální jednání. Zboží odpovídá kvalitou i cenou
Zápory
Zápory
Jan Mazálek
KladyVše ok :)
KladyVše ok :)
Zápory
Zápory
Robert Paciorek
Klady- funguji :-)
Klady- funguji :-)
Zápory
Zápory
Jaroslav Švec
Klady-
Klady-
Zápory-
Zápory-
Lubomír Buzi
Kladyvše ok
Kladyvše ok
Zápory
Zápory
Jakub Jelínek
KladyDostupnost a rychle dodání
KladyDostupnost a rychle dodání
Zápory
Zápory
Jan Dvořák
KladyNení co vytknout
KladyNení co vytknout
Zápory
Zápory
Jan Kuželka
KladyKlasická kladívková matka co dodat
KladyKlasická kladívková matka co dodat
Záporynic
Záporynic
Marian Slavík
KladyFungují bez problému
KladyFungují bez problému
ZáporyNení co vytknout
ZáporyNení co vytknout
Příslušenství2

Klíč IMBUS - více velikostí


Šrouby s válcovou hlavou a vnitřním šestihranem DIN 912
Související produkty9


Šrouby s válcovou hlavou a vnitřním šestihranem DIN 912

Podložky ploché DIN 125A

Podložky s velkým vnějším průměrem DIN 9021

Rohová spojka pro AL profily

Rohové spojky profilů 2020 - kostka


Rohová spojka AL profilů 2020


Rohová spojka plastová


Šrouby se zápustnou hlavou a vnitřním šestihranem ISO 10642


Zamykací páka, více variant
Alternativní produkty3


Kamen do T drážky

Matice čtyřhranná


Martin Koníček
Dobrý den.
Mohu se zeptat, z jakého materiálů matice je?? Potřebuji v nerezu alespoň A2 pro venkovní použití.
Děkuji.
David Hon
Dobrý den, chtěl jsem zeptat rozměry této matice:
Matice do T drážek - Závit: M4, Typ profilu: 20 mm
Píšete, že je pro drážku 5mm, ale při závitu m5 a m6 je to nereálné, protože obdobná matice se závitem m3 má šířku cca 5.6mm.
Jedná se mi o Profil 5 20x20 - Systém 40 s reálnou šířku 5,2mm, takže mi tam tyto matice nepasují. Děkuji za odpověď
BR DH
Tomáš Mráz (Administrátor)
Dobrý den, opravdu se jedná o chybu, zmínku jsem z popisu odstranil, do profilu s drážkou 5 jsou vhodné:
S pozdravem, Sharplayers
