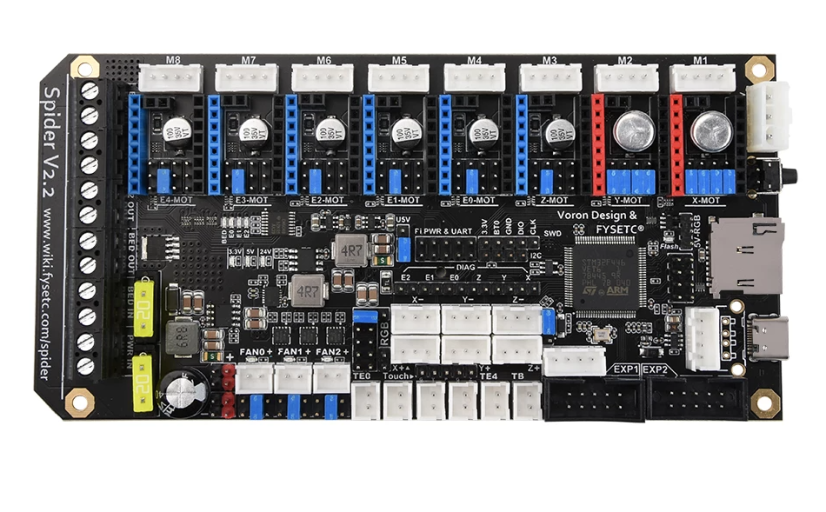

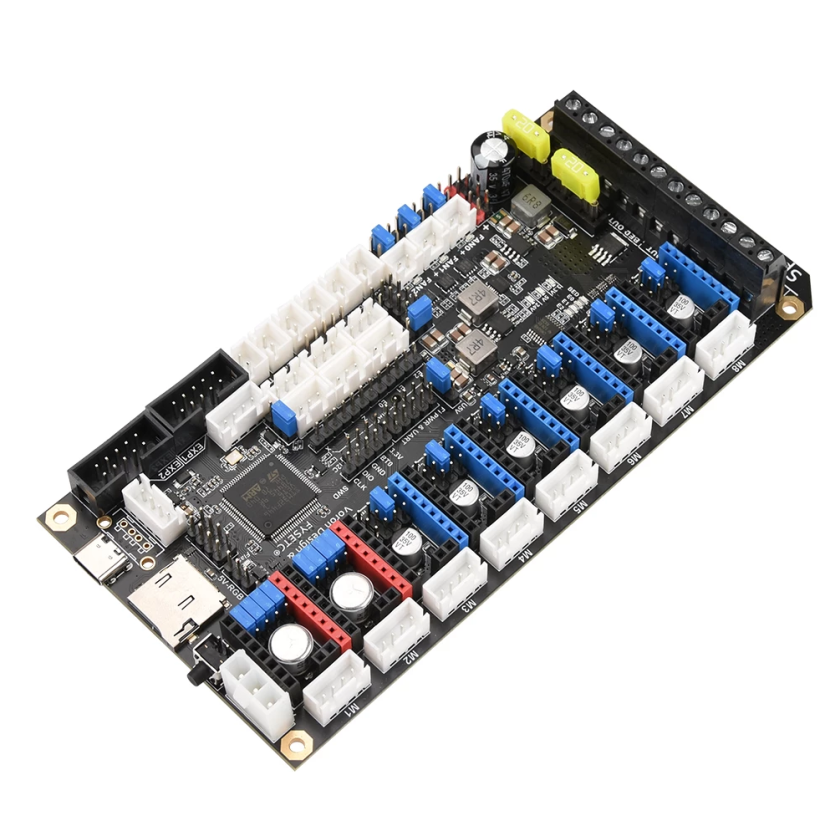

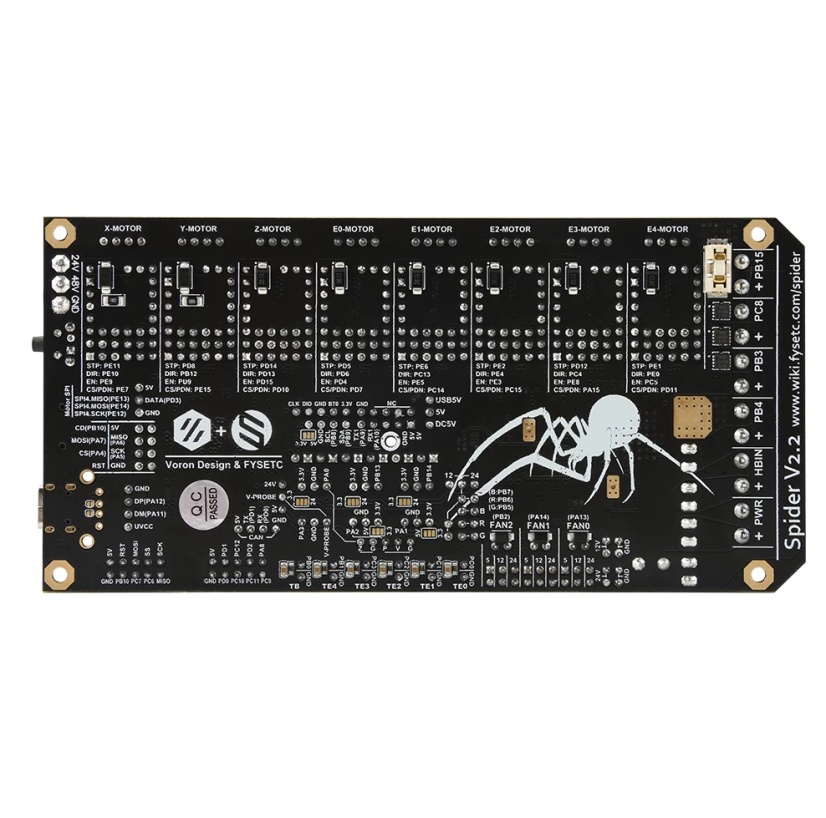

Řídící deska FYSETC Spider V2.2 32 bit

Řídící deska Spider V2.2 s 8 drivery TMC2209 patří mezi nejnovější desky od značky FYSETC.

Základní parametry:

• rozměry desky: 155,3 x 76,5 mm
• podpora až pro 8 krokových ovladačů TMC, s podporou Uart&SPI

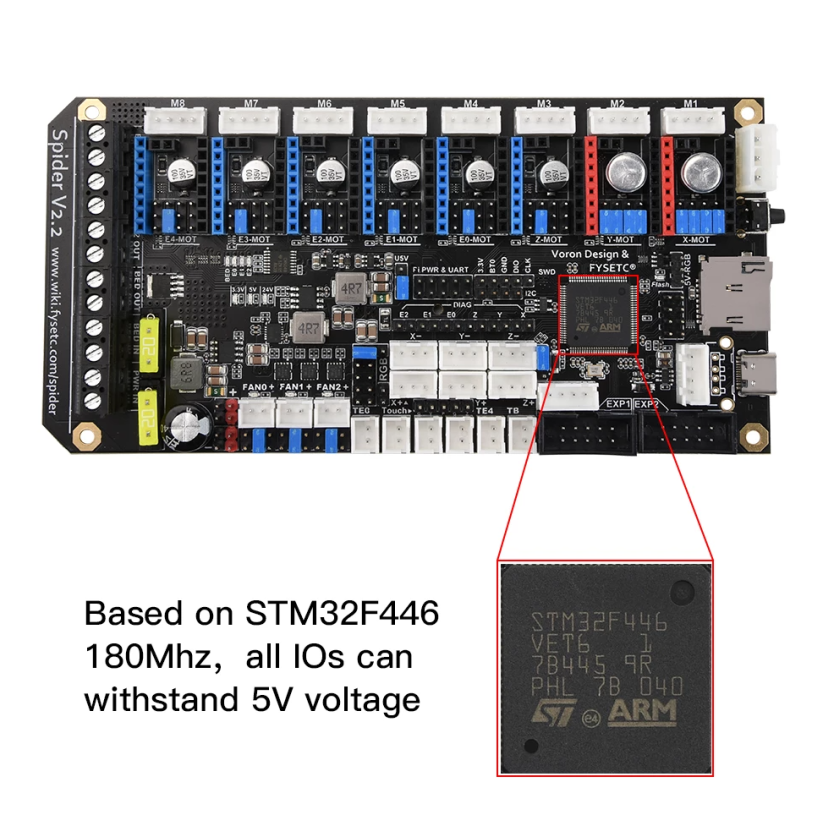

• STM32F446 - 180 MHz, všechny IO zvládnou napětí 5V

Ostatní parametry:

• vylepšené nastavení jumperů TMC
• maximální vstupní napětí: 28V, 12V (5A DC-DC), 5V (8A DC-DC - zejména pro Raspberry Pi), 3,3V (0.8A LDO)
• dvě pojistky pro napájení tiskové podložky a pro hlavní vstup napájení
• zásuvka koncového spínače 24V/5V/3,3V volitelná, možnost pro další zařízení (například - indukční senzor, BL-Touch)
• konektory XH2.54
• 10x výkonové mosfetové výstupy s podporou PWM (1x pro tiskovou podložku, 3x pro hotendy, 3x pro ventilátory, 3x pro RGB LED pásky)
• 3pinový teplotní header, lze použít termistor nebo termočlánek (vyžaduje modul AD597)
• až 8 způsobů ventilátorů PWM (použijte pouze 1 extruder a nepoužívejte 12V/24V RGB ), 2 způsoby RGB led (možnost volby - 12V a 24V), 1 způsob 5V-RGB led (NEO-PIXEL/WS2812)
• repRapDiscount SmartController kompatibilní záhlaví pinů na desce
• kolíkový header UART1-Raspberry Pi (včetně napájení 5V 8A)
• 2X4 PinHeader Out pro SD kartu
• vestavěná karta typu micro-SD
• volitelný konektor USB typu C a typu B
• EXP1 a EXP2 mají více funkcí multiplexování (například USART, I2C, CAN)
• podporuje nahrávání na kartu SD a USB
