Tato elektronika pro rozpohybování krokových motorů vyžaduje zapojení s externím driverem, kde poté máte téměř neomezené možnosti nastavení, záleží pouze na použitém driveru. Ten bude spolu s nastavením na ovládání určovat jak rychlost, tak sílu Vašeho krokového motoru.
Jednoduché ovládání:
zapnoutí elektroniky a spuštění impulzů - levé tlačítko
pravé tlačítko pro pravý/levý chod
prostřední potenciometr pro nastavení rychlosti impulzů

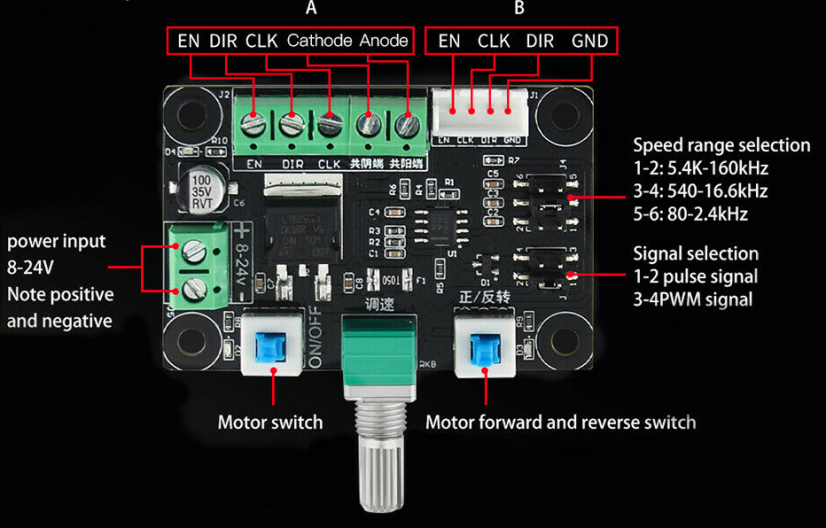

jumpery J3 pro ovládání:
PWM nebo FREO
jumpery J4 pro ovládání:
1-2: max 5.4k-160khz
3-4: střed 540-16.6khz
5-6: min. 80-2.4khz
Napájení: DC 12-24V

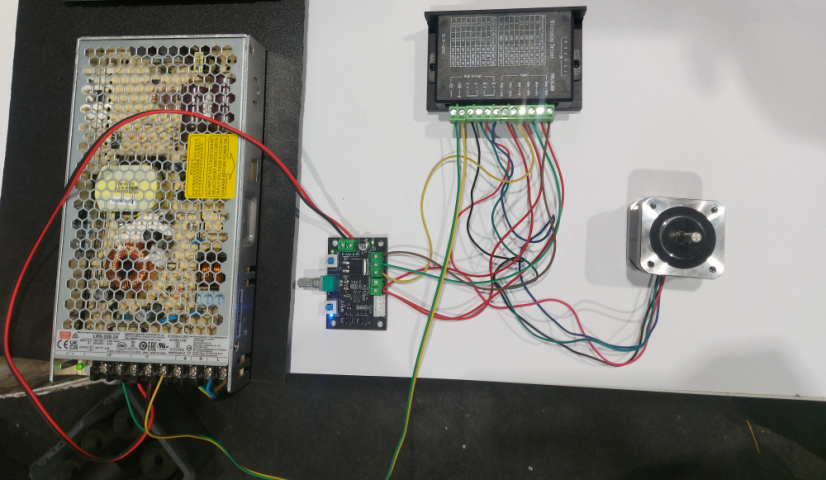

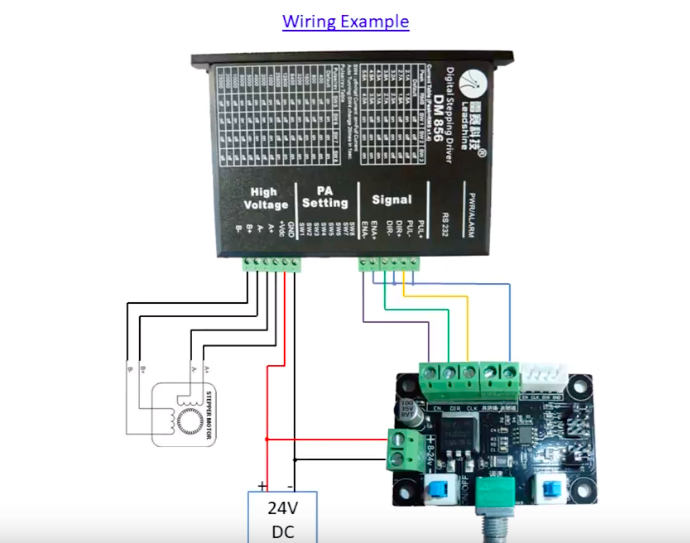

Jak zapojit krokový motor / driver a regulátor najdete v obrázcích produktu.
