Použijte tuto rukojeť momentového klíče k utažení bi-metalových trysek Bondtech CHT. Více
Rukojeť momentového klíče Bondtech pro bimetalové trysky
Hlavní vlastností bimetalových trysek je, že jsou vyrobeny ze dvou různých kovů: mědi, což je měkký kov, a tvrzené oceli, což je houževnatý kov. Měď poskytuje trysce lepší tepelný výkon, zatímco Vanadium Steel jí dodává pevnost a odolnost vůči abrazivním materiálům. Měď je však slabším článkem této kombinace, díky čemuž je tryska náchylnější k prasknutí při utahování příliš velkým momentem.
Abychom problému lépe porozuměli, rozhodli jsme se otestovat různé verze bimetalových trysek, abychom změřili, kolik krouticího momentu je nutné k jejich zlomení. Naše testování odhalilo, že běžný momentový klíč může na trysku působit příliš velkým kroutícím momentem a způsobit její prasknutí.
Řešení
Naším řešením této výzvy bylo navrhnout momentový klíč, který poskytuje dostatečný utahovací moment pro instalaci a demontáž trysky bez překročení bodu zlomu. Za tímto účelem jsme vytiskli několik návrhových iterací momentového klíče a otestovali je, abychom změřili dodaný moment.
Po testování několika prototypů jsme vybrali konstrukci, která poskytovala dokonalý krouticí moment a utáhla trysku, aniž by došlo k jejímu zlomení. Při našich testech jsme viděli, že správné množství točivého momentu by mělo být kolem 0,5 až 0,8 Nm. Po vytvoření souborů sítě a geometrie jsme FFF vytiskli a otestovali některé vzorky momentových klíčů a také jsme to udělali s díly vyrobenými SLS, které zahrneme do našeho nástroje pro nákup.
Slicováním, tiskem a následným zpracováním dílů jsme vytvořili momentový klíč, který je ideální pro utahování bimetalových trysek bez jejich zlomení – optimální množství pro správné utažení a dlouhou životnost.
Tento produkt obsahuje 4 plastové díly, 3D vytištěné pomocí SLS s použitím materiálu PA12 Glass Filled.
Obsahuje následující části:

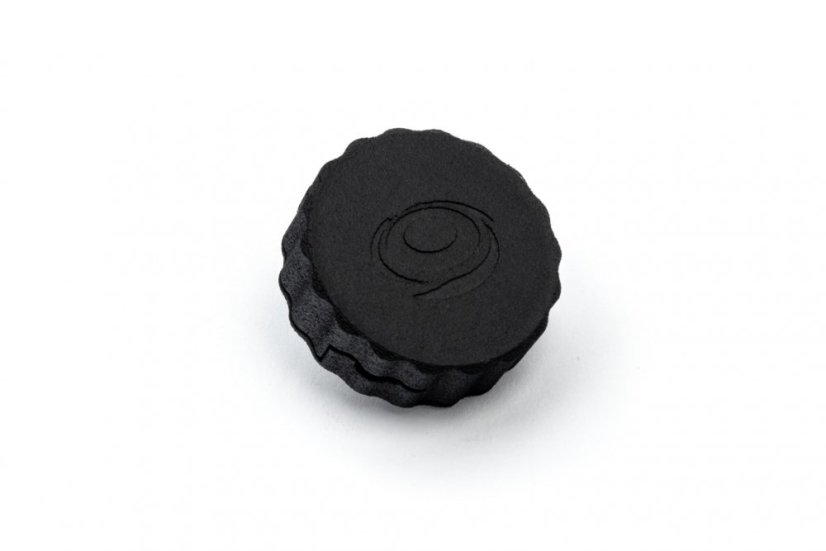

- Víko rukojeti
- Rukojeť KNOB

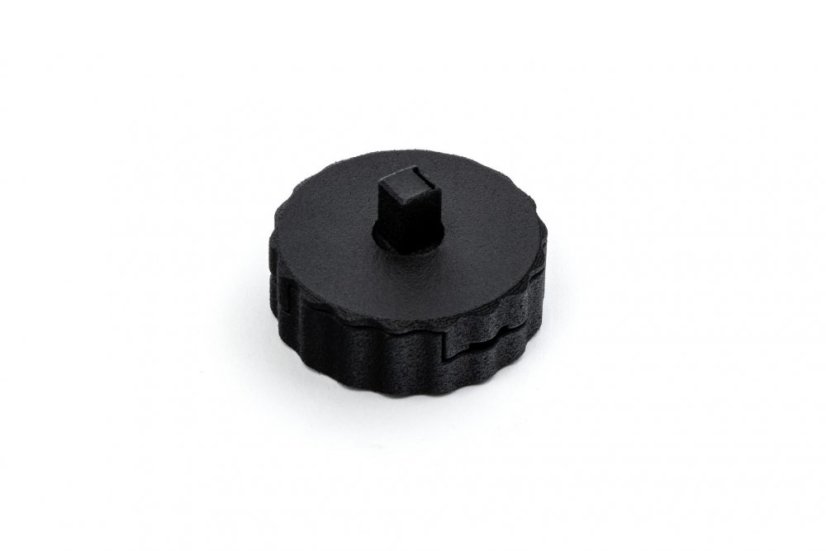

- ROTOR pro samčí čtvrtpalcové SQUARE nástrojové bity

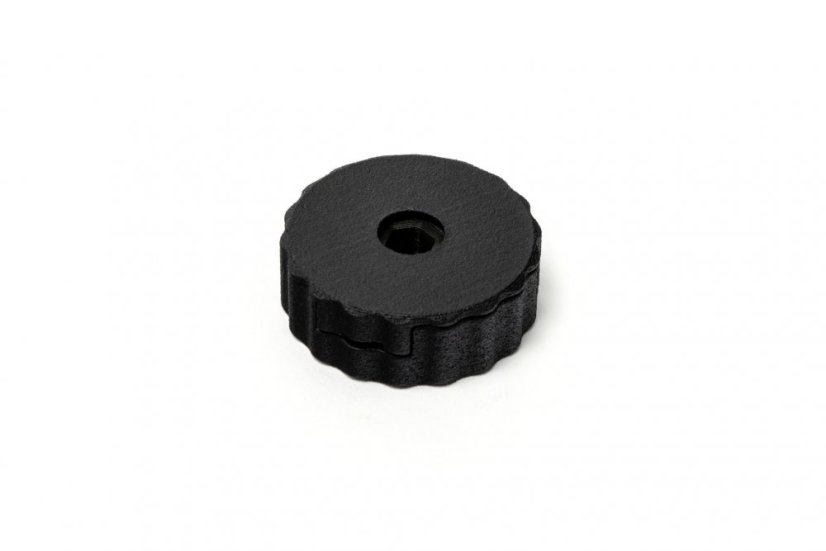

- ROTOR pro vnitřní čtvrtpalcové HEX nástrojové bity

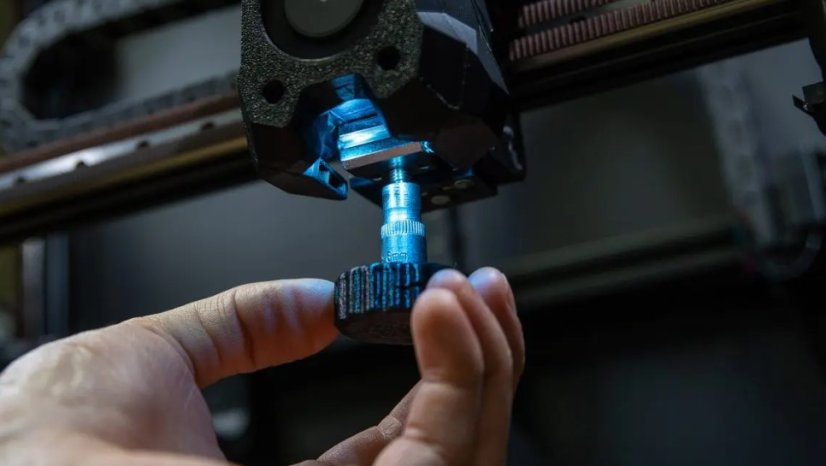

K utažení nebo povolování trysky vždy používejte kovový nástavec nasazený na tuto rukojeť momentového klíče.
Více o tomto nástroji se dozvíte zde:
Jak správně utáhnout Bondtech BiMetal CHT trysku
