Sada lineárního vedení pro lepší rychlost a stabilitu na ose X pro Ender 3 / Pro Více
Tato sada lineárního vedení pro Ender 3 Pro vám pomůže dosáhnout přesnějšího a rychlejšího tisku díky lineární kolejnici, která je daleko přesnější než POM kolečka pohybující se po profilu. Vylepšení pro Ender 3 Pro je kompletní balení, které potřebujete k instalaci lineárních kolejnic na osu X.
Toto vylepšení je určeno pouze pro osu X tiskárny. Pozor, toto vylepšení snižuje velikost osy Y o cca 19 mm.

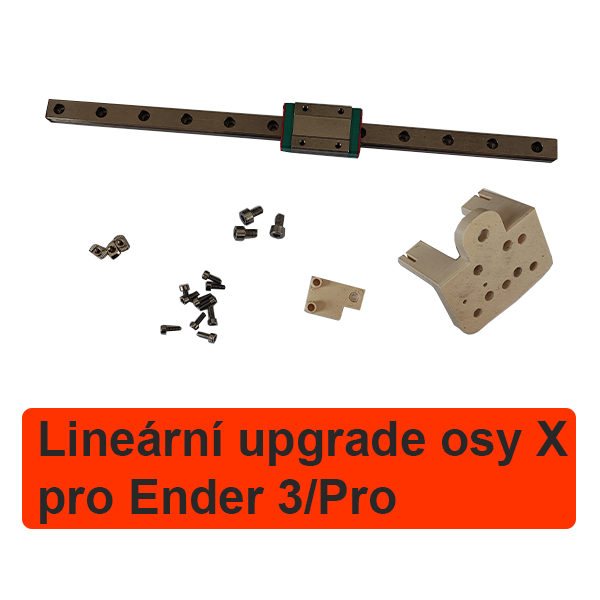

Balení obsahuje:
- 1x lineární vozík MTN12H
- 1x lineární kolejnice 325 mm MTN
- 10x šroub M3x8
- 2x šroub M3x10
- 1x šroub M3x12
- 3x šroub M5x8
- 3x matice do T drážek M3
- 1x adaptér na vozík hotendu
- 2x přípravek pro instalaci lineárního vedení tištěný
- 1x adaptér endstopu osy X
Instalace:
1. Odmontujeme krytku hotendu a následně hotend. 2. Z držení hotendu sundáme POM kolečka a odepneme řemen. |
![]() |
![]() |
3. Do adaptéru z balení vložíme 2 M5 šrouby, následně nasadíme vozík MTN12H a upevníme ho šrouby M3x8. |
4. Doplníme poslední šroub M5 a upevníme adaptér k desce držáku hotendu pomocí matic, které jsme odebrali z desky v kroku 2. | ![]() |
![]() |
5. Odmontujeme krytku endstopu na levé straně osy X, pozor, ty samé šrouby drží i motor osy X. Motor připevníme zpět pomocí šroubů M3x8. Odejmeme endstop, ten pomocí adaptéru endstopu upevníme na kolejnici na levou krajní díru kolejnice šroubem M3x12. |
6. Připravíme si kolejnici s maticemi do T drážek a šrouby M3, jedno uchycení do středu a zbylé na kraje, nasuneme vozík na kolejnici. 7. Pomocí přípravku pro instalaci lineárního vedení si nasadíme kolejnici na hliníkový profil osy X a utáhneme šrouby. Pozor, kolejnici je třeba umístit do leva, tak aby se ještě šroub držení endstopu zachytil do profilu. |
![]() |
![]() |
8. Můžeme složit hotend s krytem zpět na desku. |
9. Poslední krok je posunutí endstopu osy Y, ten posuneme blíže k řídící jednotce (dopředu) o 19mm, následně zkusíme Auto home, tryska by měla být na kraji v levém rohu tak jako tomu bylo před úpravou, pokud není, je třeba ještě posunout endstop osy Y o daný rozdíl. | ![]() |
