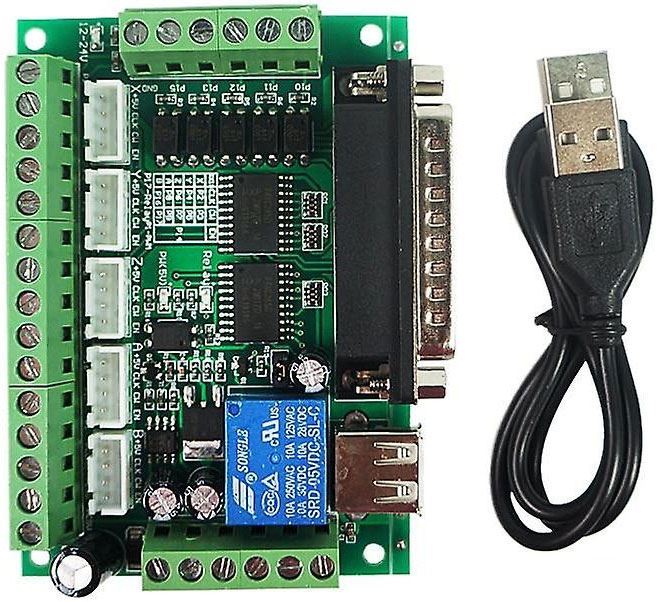

Interface MACH3 CNC pro 5 krokových motorků
Více
Funkce:
- Plná podpora MACH3 a další podpora počítačového softwaru pro ovládání paralelního portu.
- napájecí zdroj USB a periferie napájené fázovým oddělením pro ochranu zabezpečení počítače.
- periferní široký napěťový vstup, 12–24V a funkce zpětného chodu.
- všechny vstupní signál, všechny světlo lotosu izolované, které lze přistupovat k nouzovému zastavení na noži, limit na ochranupočítačové bezpečnosti.
- až na výstupní port relé, spínač vřetena ovládání. Výstupní port P17 úst.
- celou cestu přes optočlen izolovaný analogový výstup napětí 0–10V lze ovládat pomocí odpovídajícího převodníku analogového rozhraní pro ovládání otáček vřetena. Výstupní port P1 port.
- otevřete všech 17 portů, ke kterým lze přistupovat pomocí pohonu optočlenu, lze ovládat 5osý krokový motor.
- P1 jako PWM výstupy lze ovládat pomocí optočlenu s regulátorem vřetene.
- lze přistupovat společnou katodou nebo společnou anodovou vstupní úrovní k 5V pohonu.
Obsah balení:
- 1X 5 osa Breakout Board
- 1 x kabel USB
Výrobek není samostatně funkční celek, vyžaduje odbornou montáž.
Ke stažení
CNC.pdf (pdf, 1.4 MB)
