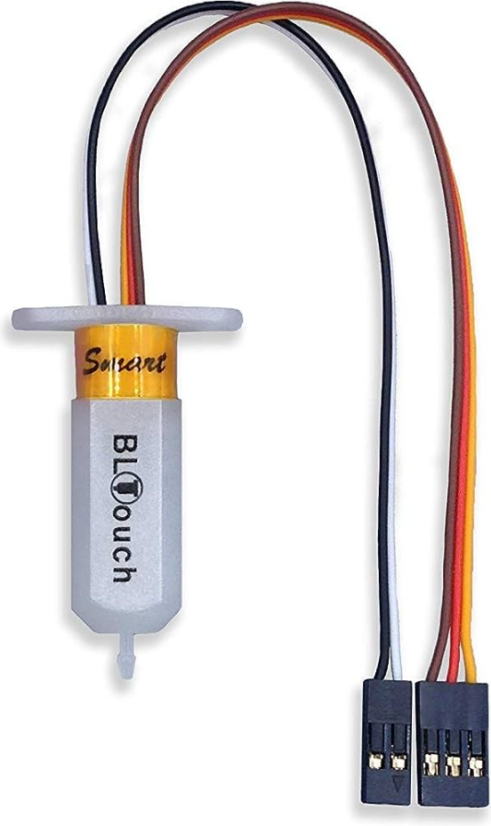

Slavný senzor BLTouch od společnosti ANTCLABS z Jižní Koreje! BLTouch je senzor pro automatické nivelování podložky 3D tiskárny, který umožňuje automatické nivelování bez ohledu na typ tiskové plochy. Více
BLTouch je automatický úrovňovací senzor pro 3D tiskárny, který přesně měří náklon tiskové podložky. Funguje se všemi typy tiskových ploch jako jsou sklo, dřevo, kov nebo jiné materiály.
Snadná instalace
BLTouch má dvě skupiny kabelů, jednu se třemi a druhou se dvěma dráty. Skupina tří drátů je standardní servo připojení a skupina dvou drátů je spínač. Sondu ovládáte přes servo připojení a vysunete či zasunete podle potřeby. Spínač tiskárně signalizuje, když sonda dotkla podložky. V manuálu je uvedena přesná funkce jednotlivých drátů. Při instalaci na hotendu se ujistěte, že vysunutá sonda sahá pod trysku, jinak je sonda nepoužitelná! Ověřte to vizuálně před použitím BLTouch.
BLTouch je připojen k řídící desce 3D tiskárny čtyřmi piny s následujícími funkcemi:
- Hnědý & Černý: uzemnění
- Červený: 5 V
- Oranžový: řídicí signál
- Bílý: Z-min
Upozornění: V závislosti na typu 3D tiskárny může být nutná aktualizace firmware, aby BLTouch správně fungoval.
Funkce
Hlavní funkce BLTouch jsou totožné s běžnými automatickými úrovňovacími senzory. BLTouch lze tedy použít téměř na jakékoliv tiskárně.
BLTouch má jednoduchou strukturu a vysokou přesnost díky použití postupně navrženého solenoidu a Hallova senzoru. Cílem je jednoduché použití a příjemný tisk s mnoha inteligentními funkcemi, jako jsou sebetest, alarm, spouštění alarmu a režim dotykového spínače, modrá LED pro zobrazení servosignálu a testy Z-Probe (Zmin).
Obsah dodávky:
- 1 x BLTouch (Smart V3.1)
- 2 x šroub & matka & podložka
- 2 x pružina pro montáž BLTouch
- 2 x Dupont obal 3 pin
- 2 x Dupont obal 2 pin
- 3 x Dupont obal 1 pin
- 10 x Dupont pinů
- 1 x propojovací čepička
DŮLEŽITÉ: U mnoha zařízení je pro použití nutný vhodný prodlužovací kabel od Antclabs. Kompatibilitu prodlužovacího kabelu je nutné ověřit přímo na 3D tiskárně.
