Jak udržet výtisk na podložce

23. 05. 2023

Co je adheze neboli přilnavost k tiskové podložce?

Pořád se o tom mluví, ale co to vlastně je? Adheze filamentu je schopnost filamentu během tisku na 3D tiskárně přichytit se k tiskové podložce. Řeč je o první vrstvě vytisknutého filamentu, protože pokud se jí nepodaří správně přilnout k tiskové podložce, může dojít ke zkroucení, posunutí nebo jinému zdeformování výtisku.

Adheze je často probírané téma mezi uživateli 3D tisku. Základní rada zní: vyberte k použitému filamentu vhodnou tiskovou podložku a správně jí zkalibrujte. Ale neexistuje univerzální tisková podložka, která by byla ideální pro všechny typy filamentů. A stejně tak některé filamenty nemají s přilnavostí téměř žádný problém, a u některých dost možná budete muset vyzkoušet různé tipy a rady, než zjistíte, jak na ně. Pokud vás zajímají různé tipy, jak na přilnavost u konkrétních filamentů, můžete si o tom přečíst rovnou tady.

Aspektů, které můžou ovlivnit, to, jestli správně přilne filament k podložce, je mnoho. Patří mezi ně:

• druh použitého filamentu
• typ tiskové podložky
• správné zkalibrování tiskové podložky
• rychlost tisku
• nastavená výška trysky
• míra ofuku
• teplota při tisku
• použité doplňkové produkty podporující adhezi
• vytisknutí brimu (případně raftu nebo skirtu)

Když výtisk nepřiléhá, jak byste chtěli – základní pravidla

• Vyčistěte a odmastěte tiskovou podložku. Využít k tomu můžete hadřík z mikrovlákna namočený v lihu. Samozřejmě až poté, co se ujistíte, že vámi používanou podložku líh nepoškodí.
• Zkalibrujte tiskovou podložku, která je vhodná pro použitý filament.
• Nastavte správnou výšku trysky.
• Nastavte správnou teplotu hotendu, která bude ideální pro konkrétní filament.
• V případě potřeby využijte tisk brimu (případně raftu nebo skirtu) – o co se jedná, jsme si už napsali tady.
• Upravte nastavení ventilátoru, aby byla správná intenzita ofuku.

Tipy, kterými můžete ovlivnit adhezi

Pomocníci: brim & skirt & raft U velkých modelů je v kontaktu s tiskovou podložkou velká plocha, což usnadňuje přilnavost výtisku. Z toho důvodu se někdy k menším modelům, kde předpokládáme, že by mohl být problém s přilnavostí, přidává takzvaný brim nebo případně skirt: brim - mezivrstva mezi výtiskem a tiskovou podložkou, která je širší než samotný výtisk. Tato vrstva obepíná a přiléhá k výtisku a tím zlepšuje adhezi. skirt – obrysová čára kolem první vrstvy výtisku. Slouží spíše jako kontrola, že je správně zkalibrována tisková podložka a nastavená správně tryska. raft - vytisknutý podstavec z několika vrstev, na který se poté tiskne konkrétní výtisk

Teplotní roztažnost Dalším aspektem, který dokáže částečně ovlivnit, jak dobře vám přilne výtisk, je teplotní roztažnost. Kvůli teplotním rozdílům mezi spodní a horní části výtisku může dojít k odlupování okrajů u modelu. Proto je důležité správné nastavení teploty hotendu vzhledem k použitému filamentu.  Mezi filamenty, které s tímto mívají problém, patří ABS. U tohoto filamentu je potřeba, aby při tisku byla tisková podložka vyhřívaná. Všeobecně teplota při tisku na 3D tiskárně je důležitá, protože, aby vůbec mohl vzniknout 3D výtisk, je potřeba, aby se filament o něco ochladil. Ale zase nesmí dojít k příliš velkému teplotnímu rozdílu. To by mohlo způsobit, že se začnou hrany výtisku odlupovat od tiskové podložky a problém je na světě. Pokud jste vyzkoušeli všechno možné a pořád dochází k odlupování okraje první vrstvy, můžete vyzkoušet trochu netradiční řešení - přilepit tento okraj k tiskové podložce lepící páskou.

Nastavení výšky trysky Správné nastavení výšky trysky je pro finální výsledek důležitý. Pokud nastavíte trysku příliš vysoko, nebudou na sebe jednotlivé vrstvy filamentu správně navazovat a může dojít například k takzvanému blobu (vrstva filamentu, která se nashromáždí kolem hotendu), jehož odstranění nebude zrovna činnost, kterou byste si chtěli zopakovat. Příliš nízké nastavení trysky může mít za následek odtrhnutí již vytištěného filamentu i poškození tiskové podložky.

Rychlost ventilátoru Na tom, jak dobře přilnou vrstvy filamentu, se někdy podílí i správné nastavení rychlosti ventilátoru. Základní pravidlo zní: čím delší dobu je filament roztavený, tak tím lépe přilne k předchozí vrstvě. Takže pokud se někdy trápíte se správnou přilnavostí a už jste vyzkoušeli různě upravit nastavení tisku, nezapomeňte upravit i ofuk u filamentu. Zkuste nastavit nižší rychlost ventilátoru. Ale musíte mít pořád na mysli potřeby chlazení konkrétního filamentu. Pokud by chlazení bylo pro konkrétní filament nastavené s příliš nízkou intenzitou, filament by špatně tuhnul a s výsledkem výtisku byste nebyli spokojený.

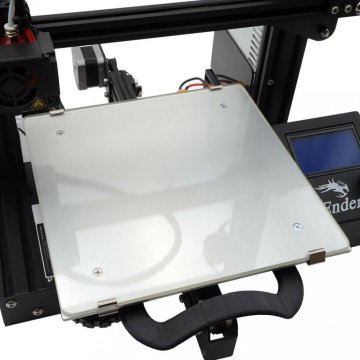

Tiskové podložky Na trhu je poměrně velký výběr tiskových podložek, které jsou vyrobené z různých materiálů a podle toho mají i různé vlastnosti. Každá má své výhody i nevýhody. Skleněné podložky bývají cenově dostupnější, ale ty s hladkým povrchem by mohly mít problém s adhezí. Ocelové a magnetické podložky mívají vrchní odnímatelnou část, kterou lze bez problému ohnout a tím lehce odstranit výtisk. Ale v případě ocelových podložek budete muset sáhnout hlouběji do peněženky. Pokud nejste spokojený s adhezí u vaší tiskové podložky, nutně si nemusíte hned pořizovat novou celou tiskovou podložku. Existují PEI folie nebo samolepící tiskové podložky, které nalepíte na tiskovou podložku a o lepší přilnavost filamentu bude rázem postaráno. Všeobecně platí, že lepší přilnavost bude fungovat u podložek s hrubším vzorem oproti hladkému povrchu.

Vyhřívaná tisková podložka Pokud bude mít tisková podložka vyšší teplotu, dojde k tomu, že bude filament roztavený delší dobu. A díky tomu bude mít více času na to, aby první vrstva lépe přilnula k podložce. Ale i tady platí, že všeho moc škodí. Pokud bude podložka nastavená na příliš vysokou teplotu, může se stát, že vytisknutý filament nebude rozměrově stálý. Váha vyšších vrstev bude tlačit na spodní vrstvy, které ještě nestihly vychladnout a zpevnit se. Následně by mohlo dojít k tomu, že by se výtisk zdeformoval. Proto je důležité nastavovat teplotu tiskové podložky s citem.

Konkrétní rady, jak na přilnavost podle typu filamentu

Adheze k tiskové podložce při tisku PP (polypropylen)

Polypropylen je známý svou nízkou adhezí k většině povrchů. Vyzrajete na něj snadno - budete tisknout přímo na něj! Co pomůže?

• Tisk na běžnou polypropylenovou pásku. Ale pozor, zůstává dost často i na výtisku, dejte tedy první vrstvu co nejvýš. Pomůže také separační vrstva - třeba 3D lac, který se pak rozpustí v alkoholu či lihu.
• Tisk na PPPrint podložku https://www.ppprint.de/.

Jak na přilnavost ABS

• Použijte draft shield, slicerem vytvořený štít kolem výtisku.
• Současně použijte brim, měl by se štítu dotýkat (v Prusasliceru 3 mm).
• Použijte výplň, která není náchylná na smrštění v jednom směru - například gyroid nebo honeycomb.
• Přilepte rohy modelu vteřinovým lepidlem (můžete přilepit pouze brim a nepoškodit tak tištěný díl).
• Vytvořte kruhové modely, které zapustíte ve sliceru do rohů vašeho modelu - přidrží jej.
• Použijte 3D Lac PLUS.

Jak udržet na podložce TPE

• TPE skvěle drží na PP lepící pásce, ale často se velmi dobře spojí tištěný díl s podkladem. Je tedy třeba tisknout trochu výše, případně použít separátor (lze použít například 3D Lac, který je pak rozpustný v lihu / isopropylakoholu).

Jak udržet na podložce TPU

• TPU nejlépe drží na PEI tiskové podložce.

3D tisk PEEK

Předpokládáme, že máte tiskárnu s vyhřívanou komorou a bed s možností 150+, například Creatbot nebo Intamsys.

• Použijte raft.
• Předehřejte komoru alespoň na 90 stupňů hodinu před tiskem.
• Použijte kores nebo tekuté lepidlo ve třech vrstvách, a nechte jej na skleněné podložce vždy odpařit (naše podložka je od lepidla úplně hnědá).

Pomocníci pro boj s adhezí

Adhezivní sprej

Ideální bude, když použijete speciální lak navrhnutý přímo na 3D tisk. Můžete využít i klasický lak na vlasy, ale výsledky nejsou zaručené. A ne všechny laky na vlasy by mohly fungovat tak, jak byste potřebovali. Mezi spreje vyrobené přímo pro zvýšení adheze u 3D tisku patří například značky 3D LAC nebo Dimafix. Lak se jednoduše nanáší a vydrží dlouho, takže vychází cenově výhodně.

Klasická lepidla

Jedná se například o všeobecně známé značky jako je Herkules nebo Kores. Tyhle lepidla nejsou vůbec drahou záležitostí. A nejčastěji se využijí při tisku s ABS, ASA nebo PET-G filamenty.

Lepící páska

Další možností, kterou můžete vylepšit adhezi je lepící modrá páska. Odolává i vyšším teplotám, takže jí můžete použít na vyhřívané tiskové podložky. Lepící páska má středně vysokou adhezi.
